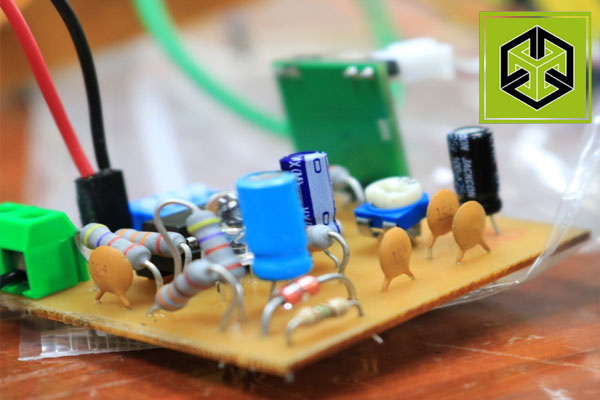

El diseño para la fabricación de placas PCB (printed circuit board, ‘placa de circuito impreso’), básicamente es una tarjeta que contiene elementos electrónicos interconectados, para ello se trabaja en software Eagle de Autodesk. Obtén una licencia gratuita por un año como estudiante.

Es importante tener un prototipo previo del circuito para proceder a hacer un esquemático. En esta etapa se colocan los símbolos representativos de los componentes electrónicos y las conexiones entre sí, estas serán de vital importancia en el diseño final.

Luego se procede a generar las pistas electrónicas, en las que se puede usar el asistente automático o, si lo prefieres, también de forma personalizada. Enseguida se puede hacer una simulación en 3D sobre la apariencia del circuito final.

La fabricación física del circuito se logra desde diferentes técnicas populares hasta la profesional, en el extranjero.

Solicita asesoría en el 3DLAB sobre estas aplicaciones. Comunícate al 2275-1023 y con gusto te atenderán.
